Heizkreisverteiler Modular

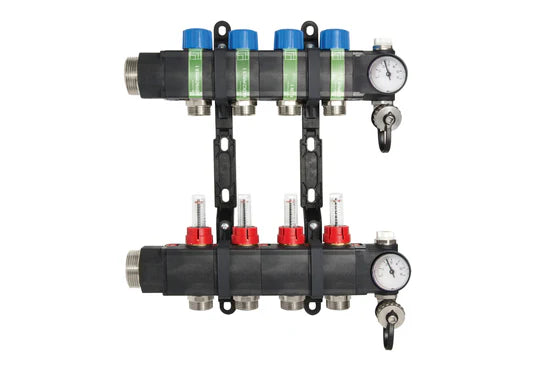

Modularer SIMPLYTHERM Kunststoffverteiler DS

Modularer Heizkreisverteiler aus glasfaserverstärktem Polyamid.

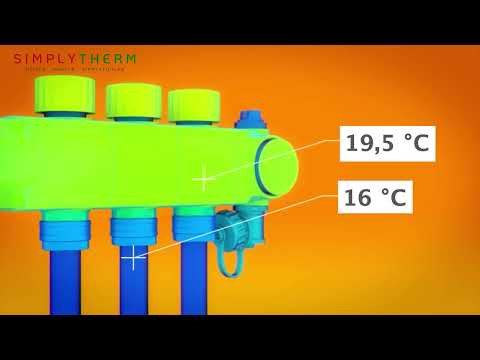

Der Verteiler besteht aus Einzelsegmenten mit selbstisolierenden Luftkammern,
welche werkseits oder auf der Baustelle bedarfsgerecht und ohne spezielles Werkzeug installiert werden können.

Geeignet für Verteilerschränke Einbautiefe 80 und 110 mm.

Das Screw&Lock System ermöglicht eine schnelle und sichere Montage. Doppelte integrierte O-Ringe auf jedem Modul garantieren einen sicheren Halt. Der Anschluss kann beliebig von links oder rechts gewählt werden. Segmente bzw. die Verteilerabgänge sind im gleichen Verteiler um 180° drehbar.

Die Komponenten des Kunststoffverteilers:

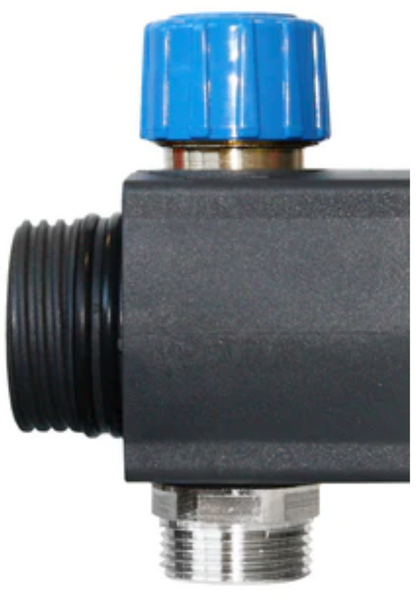

Handradkappen, Vorlaufventil für Montage der Stellantriebe oder IMI AFC Ventil

Entleerungs- und Entlüftungsventil

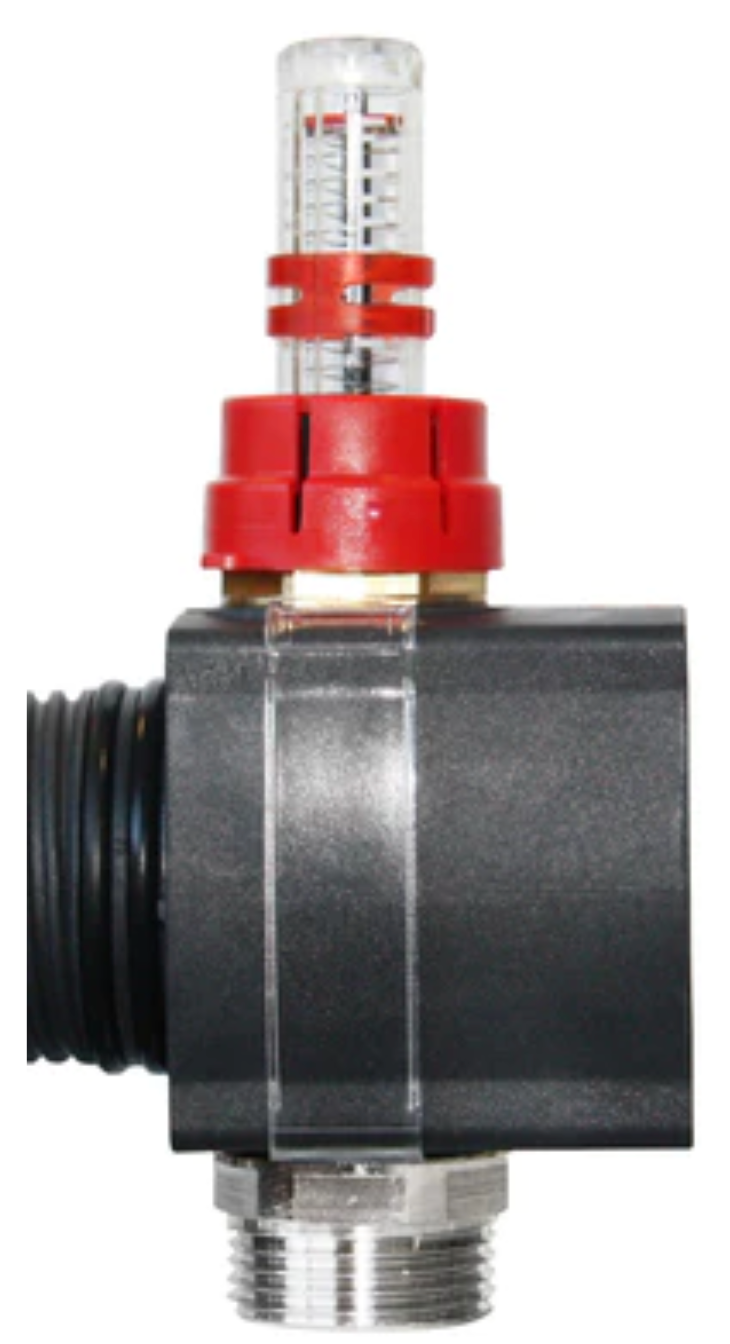

Durchflussmengenmesser 0-8 l/min

RL-Ventil M 30 x 1,5

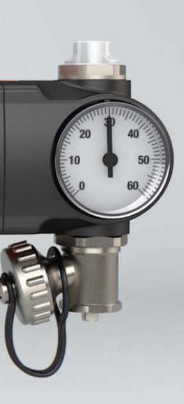

Vorlauf- und Rücklaufthermometer

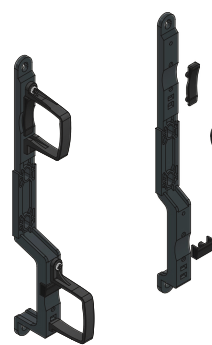

Montagebügel für Wand- und Verteilerkastenmontage ¾” Eurokonus

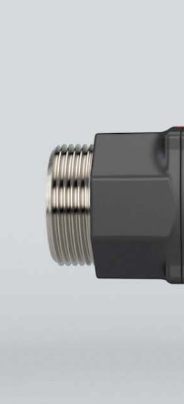

Rohranbindung 1 ¼” AG

optional mit Kugelhahn

Betriebstemperaturen: 10-75°C, Max.Betriebesdruck: 6 bar

Einen der Hauptvorteile des modularen SIMPLYTHERM-Kunststoffverteilers stellt die AFC-Technologie dar.

Als „Automatic Flow Control“ bezeichnet, garantiert diese Technologie einen unabhängigen Heizkreisabgleich durch folgendes Funktionsprinzip: einmal einstellen genügt. Der Installateur stellt am Anfang einmalig die Regulierung ein, danach erfolgt eine automatische und kontinuierliche Durchflussanpassung.

📄 Datenblatt Modul-Verteiler DS:
Hier als PDF herunterladen
